アルミ角パイプの強度は大丈夫?選び方から最適な用途まで徹底解説します!

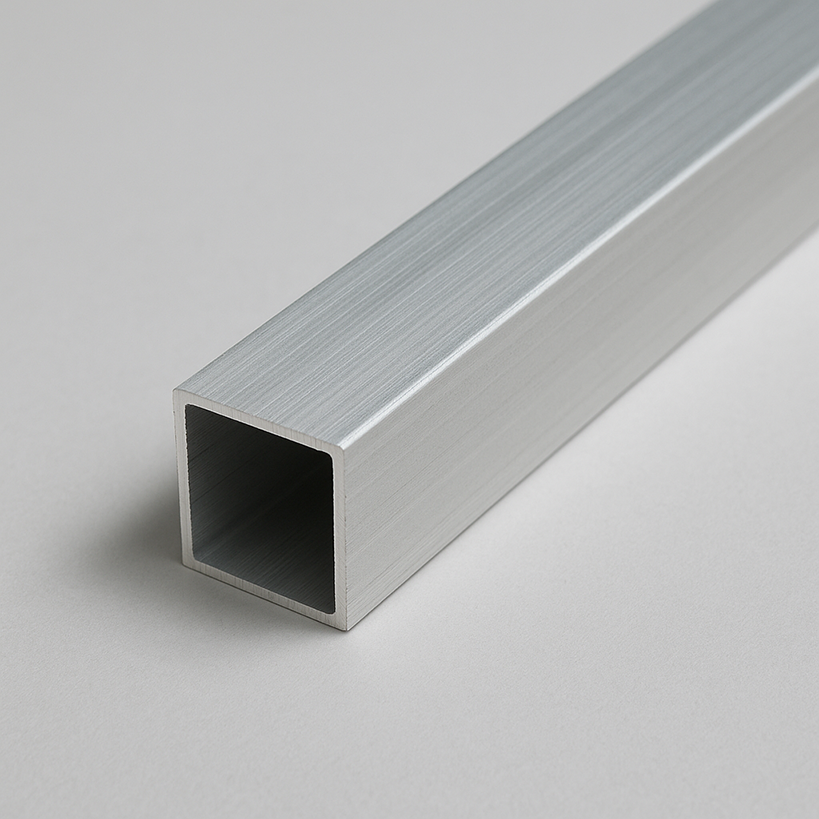

アルミ角パイプ
この記事でわかること
  • アルミ角パイプの強度を示す「引張強さ」「耐力」「ヤング率」の意味
  • 鉄・ステンレス・木材と比べたときの強度の違い
  • 強度計算の基本的な考え方と、専門家に相談すべきケース
  • 材質・肉厚・断面形状から見た失敗しない選び方
  • DIY・産業用途での活用事例と、強度を高める接合のコツ

アルミ角パイプの「強度」とは?基本を理解する

アルミ角パイプが持つ基本的な強度特性

アルミニウムは鉄の約1/3という軽量性が特徴で、耐食性に優れ加工しやすいメリットを持ちます。アルミ角パイプの強度を語る上で重要なのは、「引張強さ」「耐力」「ヤング率(縦弾性係数)」といった指標です。

01引張強さ

材料がどれだけの引張荷重に耐えられるかを示す値。

02耐力

材料に永久的な変形が生じ始める応力。この値を超えると元の形に戻らなくなります。

03ヤング率(縦弾性係数)

材料の変形しにくさ(剛性)を示す指標。値が大きいほど変形しにくいことを表します。

アルミニウム合金には様々な種類があり、添加する元素や熱処理によってこれらの強度特性は大きく変化します。

強度に影響を与える主な要因とは何か

アルミ角パイプの強度は、次の5つの要素が複雑に影響し合って決まります。

01材質(合金の種類)

A6063、A6061など合金の種類で強度特性は大きく異なります。純アルミに近い1000系は強度が低く、銅やマグネシウム、亜鉛などを添加した2000系・5000系・6000系・7000系は高い強度を持ちます。

02断面積と肉厚

断面積が大きいほど、肉厚が厚いほど、一般的に強度は高くなります。同じ外径でも肉厚が異なれば強度は変わります。

03パイプの形状

辺の長さや角のR(丸み)もわずかに影響します。内部にリブ(補強の突起)がある特殊形状は、単純な角パイプより強度が高い場合があります。

04熱処理

合金によってはT5処理(人工時効硬化処理)やT6処理(溶体化処理後人工時効硬化処理)で、強度を大幅に向上できます。

05荷重のかかり方

曲げ荷重・圧縮荷重・ねじり荷重など、どんな種類の力がどのようにかかるかによって、必要な強度は変わります。

一般的なアルミ角パイプの強度目安

代表的なアルミ角パイプの材質としてよく使用されるA6063-T5材を例にした強度の目安は次のとおりです。

引張強さ185以上N/mm²
耐力145以上N/mm²
ヤング率約68.9kN/mm²

※材質:A6063-T5の場合 「A6063-T5」の読み方はこちら

例えば、単純支持されたアルミ角パイプの中央に集中荷重がかかる場合、パイプのサイズ(外径・肉厚)とスパン(支点間の距離)によって耐えられる荷重は大きく変わります。

スタッフより

詳細な耐荷重を知りたい場合は、後述の「強度計算の考え方」を参照するか、専門業者へのご相談がおすすめです。

アルミ角パイプと他素材の強度を比較する

鉄(スチール)角パイプとの強度比較

一般的に、同じ断面積で比較した場合、鉄(スチール)の方がアルミニウムよりも強度(特にヤング率)が高くなります。アルミニウムのヤング率は鉄の約1/3と言われており、同じ荷重をかけた際にアルミニウムの方が変形しやすい(たわみやすい)ことを意味します。

しかし、アルミニウムは鉄の約1/3の重量であるため、同じ重量で比較すると、断面積を大きく設計できる分、アルミニウムの方が有利になる場合もあります。

特性アルミ角パイプ
(例:A6063)
鉄角パイプ
(例:STKR400)
備考
重量軽い重い鉄はアルミの約3倍の比重
ヤング率約69 GPa約200 GPa鉄の方が変形しにくい
引張強さ合金による
(A6063-T5:185MPa以上)
400MPa以上一般的に鉄の方が高い
耐食性優れる劣る(錆びやすい)アルミは自己防錆皮膜を形成
加工性容易比較的容易アルミの方が切断・曲げ加工がしやすい
コスト(材料)やや高め安価相場により変動

← 表は横にスクロールできます →

どちらの素材を選ぶかは、軽量化の必要性・求められる剛性・耐食性・コストなどを総合的に比較検討して決定する必要があります。

あわせて読みたい鉄とアルミの違いを徹底比較!強度や重さ、価格から最適な選び方を解説

ステンレス角パイプとの強度比較

ステンレスも耐食性に優れた金属ですが、アルミニウムと比較すると重量があり、加工性がやや劣る場合があります。強度面では、ステンレスの種類にもよりますが、一般的にアルミニウム合金よりも高い強度を持つものが多いです。

特性アルミ角パイプ
(例:A6063)
ステンレス角パイプ
(例:SUS304)
備考
重量軽い重いステンレスはアルミの約3倍の比重
ヤング率約69 GPa約193 GPaステンレスの方が変形しにくい
引張強さ合金による
(A6063-T5:185MPa以上)
520MPa以上一般的にステンレスの方が高い
耐食性優れる非常に優れるステンレスは特に錆びにくい
加工性容易やや難ステンレスは硬く加工が難しい場合がある
コスト(材料)やや高め高い一般的にステンレスの方が高価

← 表は横にスクロールできます →

選び分けのポイント
  • ステンレスが有利:美観や極めて高い耐食性が求められる場合、高温環境下での使用など
  • アルミ角パイプが適している:軽量性・加工のしやすさ・コストを重視する場合

木材との強度比較

DIYでよく使用される木材と比較すると、アルミ角パイプは同じ太さであれば格段に高い強度と剛性を持ちます。また、吸湿による反りや割れ、腐食や虫害の心配がないという大きなメリットがあります。

特性アルミ角パイプ木材
(例:SPF材)
備考
強度・剛性高い低い同じ断面積ならアルミが圧倒的に強い
重量軽い種類によるアルミは軽量
耐久性高い(耐食性)低い(腐食、虫害)屋外使用ではアルミが有利
加工性比較的容易容易専用工具があればアルミも加工しやすい
寸法安定性高い低い(吸湿変形)アルミは環境変化に強い
コストやや高め安価木材は入手しやすい

← 表は横にスクロールできます →

棚の支柱や作業台の脚など、ある程度の強度と精度が求められるDIYでは、アルミ角パイプは非常に有効な選択肢となります。木材のような温かみはありませんが、シャープでモダンな仕上がりになります。

アルミ角パイプの強度計算の考え方を知る

アルミ角パイプを構造部材として使用する際には、かかる荷重に対して十分な強度があるかを確認する必要があります。ここでは、強度計算の基本的な考え方について触れます。

強度計算に必要な基本的な指標とは

アルミ角パイプの強度を評価するためには、次の4つの指標を理解しておく必要があります。

I断面二次モーメント

部材の曲がりにくさ(曲げ剛性)を表す指標で、断面の形状と寸法によって決まります。値が大きいほど曲がりにくいことを示します。単位は通常mm⁴やcm⁴。角パイプの場合、外寸法と肉厚から計算できます。

Z断面係数

曲げ応力(部材が曲げられたときに内部に発生する力)の計算に用いる指標で、断面二次モーメントを中立軸から断面の最も外側までの距離で割った値です。単位は通常mm³やcm³。

σa / τa許容応力

材料が安全に使用できる応力の上限値。基準強度(降伏点や引張強さ)を安全率で割って求めます。引張・圧縮に対する許容応力(σa)と、せん断に対する許容応力(τa)があります。

Eヤング率

材料の変形のしにくさを示す値で、縦弾性係数とも呼ばれます。アルミニウム合金の場合、約69kN/mm²(69GPa)です。

これらの指標を用いて、部材にかかる応力やたわみ量を計算し、許容値以下であるかを確認します。

強度計算時の注意点と専門家への相談

DIYレベルで簡単な棚などを作る場合は、基本的な考え方で概算することも可能です。

必ず専門家に相談すべきケース
  • 人の安全に関わる構造物
  • 大きな荷重がかかるもの
  • 複雑な形状のもの

上記に当てはまる場合は、必ず専門知識を持つ設計者や業者に相談し、詳細な強度計算を依頼してください。

強度計算においては「安全率」を考慮することが非常に重要です。安全率とは、材料の基準強度に対して実際に許容する応力をどれだけ低く設定するかという係数で、予測できない荷重の変動や材料のばらつき、加工精度などを考慮して設定されます。

スタッフより

安全率の目安は、静的な荷重なら1.5~3程度。衝撃荷重がかかる場合は、さらに大きな安全率を見込む必要があります。

自己判断での設計は思わぬ事故につながる可能性があるため、十分に注意しましょう。

強度や耐荷重に不安があるときは

用途や使用環境をお聞かせいただければ、材質・サイズ選びからご相談に応じます。

お問い合わせはこちら

強度を考慮したアルミ角パイプの選び方

アルミ角パイプの強度を最大限に活かすためには、用途や目的に応じた適切な選定が不可欠です。ここでは、材質・サイズ・断面形状の観点から選び方のポイントを解説します。

用途に応じた材質(合金種類)の選択

アルミニウム合金は、添加される元素によって特性が大きく異なり、JIS規格で番号が分類されています。強度と関連性の高い代表的な合金には以下のようなものがあります。

合金番号主な添加元素特徴強度(代表例)主な用途例
A6063Mg, Si押出性に優れ、耐食性も良好。最も一般的な構造用合金。T5処理で強度を向上。中程度サッシ、手すり、DIY、一般的なフレーム材、配管
A6061Mg, Si, CuA6063より強度が高い。耐食性も良好。T6処理でさらに高強度化。やや高い構造材、機械部品、船舶、車両部品
A5052Mg中程度の強度を持ち、耐食性、溶接性に優れる。加工硬化で強度向上。中程度一般板金、船舶、車両用材、化学プラント部品
A7075Zn, Mg, Cuアルミニウム合金の中で最高クラスの強度を持つ(超々ジュラルミン)。T6処理が一般的。非常に高い航空機部品、スポーツ用品、高強度構造材
(耐食性は他の合金に劣る場合がある)

← 表は横にスクロールできます →

用途に求められる強度・耐食性・加工性・コストなどを総合的に比較し、最適な合金を選定することが重要です。合金番号や「T5」「T6」といった質別記号の見方は、アルミの規格の読み方で詳しく解説しています。

迷ったときの目安
  • 一般的なDIYや軽量な構造物 → A6063
  • より高い強度が求められる場合 → A6061 などが選択肢

肉厚と外径サイズの適切なバランス

アルミ角パイプの強度は、外径サイズだけでなく肉厚にも大きく左右されます。一般的に、外径が大きく肉厚が厚いほど強度は高くなりますが、その分重量も増し、コストも上がります。

例えば、同じ外径の角パイプでも、肉厚が1mmのものと2mmのものでは、断面二次モーメントや断面係数が大きく異なり、耐えられる荷重も変わってきます。

過剰な強度はコスト増や重量増につながり、逆に強度が不足すると安全上の問題が生じます。想定される荷重やスパン(長さ)、求められる剛性(たわみにくさ)などを考慮し、適切な外径と肉厚のバランスを見極めることが大切です。メーカーのカタログなどに記載されている規格サイズ表や強度データを参考にすると良いでしょう。

サイズを確認アルミ角パイプの規格サイズ一覧(ニッカル商工)

断面形状(角、丸、リブ付きなど)による強度の違い

この記事では主に角パイプについて扱っていますが、アルミ形材には丸パイプや、断面内部に補強のためのリブ(突起)が設けられた異形パイプなど、様々な断面形状があります。

一般的に、同じ断面積であれば、中空の角パイプや丸パイプは、中実の棒材に比べて曲げ強度やねじり強度で有利になることがあります(材料を効率的に配置できるため)。

リブ付きのパイプは、リブがない単純な形状のパイプに比べて、特定の方向への強度や剛性を高めることができます。ただし、リブの配置や形状によって効果は異なり、押出金型も複雑になるためコストが上がる傾向があります。

用途に応じて、どの方向の力に強くしたいか、どの程度の剛性が必要かなどを考慮して、最適な断面形状を選択することが望ましいです。特殊な形状が必要な場合は、専門メーカーに相談してみましょう。

用途に合うアルミ材を探す

ニッカル商工では規格サイズを幅広く取り揃え、切断・穴あけ・曲げなどの加工にも対応しています。

アルミ角パイプの強度を活かした活用事例

アルミ角パイプはその優れた強度重量比から、DIYから産業用途まで幅広い分野で活用されています。ここでは具体的な活用事例と、強度を高めるための工夫について紹介します。

DIYでの活用事例(棚、作業台など)

DIYにおいてアルミ角パイプは、その加工のしやすさと軽さ、そして十分な強度から非常に人気の高い素材です。

01棚・ラック

本棚やディスプレイラック、収納棚などのフレームに。木材との組み合わせも可能です。20mm角~30mm角程度のA6063材であれば、一般的な家庭用の棚として十分な強度を確保できる場合が多いです。

02作業台・デスク

パソコンデスクや作業台の脚・フレームに。安定性と強度を確保するため、太めの角パイプ(例:40mm角以上)を使ったり、筋交いを入れたりする工夫が有効です。

03ガーデニング用品

プランターラックやビニールハウスの骨組み、パーゴラなど屋外アイテムにも。耐食性が高く、錆びにくいのがメリットです。

04その他

ペットケージのフレーム、展示用のパネルスタンド、撮影機材のサポートなど、アイデア次第で様々なものが製作できます。

DIYでアルミ角パイプを使用する際は、接合部の強度にも注意が必要です。専用のコネクタやブラケットを使用したり、ボルト・ナットでしっかりと固定したりすることで、全体の強度を高めることができます。

産業用途での活用事例(フレーム、構造材など)

産業分野では、アルミ角パイプの軽量性と高強度、精密な寸法が求められる場面で広く採用されています。

01機械装置のフレーム

製造ラインのコンベアフレーム、検査装置の架台、ロボットアームの基部など、軽量化と剛性が求められる部分に。アルミフレームシステムも広く利用されています。

02建築構造材

カーテンウォールの下地材、太陽光パネルの架台、展示会場のブース骨組み、クリーンルームの間仕切りなど、意匠性と機能性を両立できます。

03輸送機器

自動車のボディフレームの一部や補強材、鉄道車両の内装材、船舶の上部構造物など、軽量化による燃費向上や運動性能向上に貢献します。

04その他

配管支持材、安全柵、はしご・脚立、医療機器の筐体など、多岐にわたる分野でその特性が活かされています。

これらの用途では、より精密な強度計算と、使用環境に応じた適切な合金選定、表面処理(アルマイト処理などによる耐食性・耐摩耗性向上)が重要となります。

あわせて読みたいアルミ表面処理の種類と選び方を徹底解説!目的別の特徴やメリットも紹介します

強度を高めるための工夫や接合方法

アルミ角パイプで作る構造物の強度をさらに高めるためには、いくつかの工夫が考えられます。

強度を高める3つの工夫
  • 筋交い(ブレース)の追加:フレーム構造の対角線状に補強材(アングルやフラットバーなど)を入れることで、横方向の力に対する剛性を大幅に向上できます。
  • ガセットプレートの使用:コーナーの接合部に三角形や四角形の補強板を取り付け、接合部の強度と剛性を高めます。
  • 太いパイプや肉厚のパイプの選択:基本的ですが、断面積の大きなパイプや肉厚の厚いパイプに変更することで、全体の強度は向上します。

適切な接合方法の選択

接合方法特徴注意点
溶接強固な接合が可能熱による歪みや強度低下(合金の種類による)の可能性があり、専門的な技術が必要
ボルト・ナット締結分解・再組立が可能で、比較的容易に行える適切なサイズのボルトを選び、緩み止め対策を施すことが重要
リベット締結比較的簡便で、振動が多い箇所にも使われる分解は困難
専用コネクタ・ジョイント様々な形状が用意され、設計の自由度と組み立てやすさを両立できるアルミフレームシステムで用いられる

← 表は横にスクロールできます →

ニッカル商工では、切断・曲げ・溶接(TIG/MIG)などの加工にも対応しています。

これらの工夫を適切に行うことで、アルミ角パイプの持つポテンシャルを最大限に引き出し、安全で信頼性の高い構造物を作ることができます。

アルミ角パイプの強度に関するQ&A

アルミ角パイプの強度に関して、よく寄せられる質問とその回答をまとめました。

アルミ角パイプはどれくらいの重さに耐えられますか?

非常によくある質問ですが、一概に「何キロまで耐えられます」と答えることは難しいです。耐荷重は、以下の多くの要因によって大きく変わるためです。

  • パイプの材質(合金の種類):A6063とA7075では強度が全く異なる
  • パイプのサイズ(外径と肉厚):太く、肉厚なほど強い
  • パイプの長さ(スパン):長いほどたわみやすく、耐荷重は低下する
  • 荷重のかかり方:中央に集中してかかるのか、全体に分散してかかるのかで変わる
  • 支持方法:両端で単純に支えるのか、片側だけで固定する(片持ち梁)のか、両端をしっかり固定するのかで大きく異なる
  • 安全率の考え方:どれだけ安全マージンを見るかによって許容荷重は変わる

DIYで簡単な棚を作る場合でも、おおよその目安を知りたいときは、類似の製作事例を参考にしたり、メーカーが提供している簡易的な耐荷重計算ツールなどを利用したりする方法があります。しかし、正確な耐荷重を知るには、強度計算の考え方に基づいて計算するか、専門家に相談することが最も確実です。

アルミ角パイプの強度は経年劣化しますか?

アルミニウムは、表面に緻密で安定した酸化皮膜(Al₂O₃)を自然に形成するため、非常に優れた耐食性を持ちます。このため、通常の屋内環境や一般的な屋外環境であれば、鉄のように錆びてボロボロになり、大幅に強度が低下することは起こりにくいです。

ただし、こんな場合は要注意
  • 異種金属との接触腐食(電食):銅や鉄など、アルミニウムよりも電位の高い金属と湿潤環境下で接触していると、アルミニウム側が優先的に腐食することがあります。絶縁処理などの対策が必要です。
  • 特定の化学薬品や過酷な環境:強酸や強アルカリ性の薬品にさらされる環境、塩害が著しい海岸地域などでは腐食が進行しやすく、強度低下につながる可能性があります。耐食性の高い合金の選定や、アルマイト処理・塗装などの表面処理の強化が必要です。
  • 疲労破壊:繰り返し荷重や振動が長時間作用すると、目に見えない微小な亀裂が徐々に進行し、最終的に破壊に至る「疲労破壊」が起こる可能性があります。アルミニウムに限らず多くの金属材料で起こりうる現象で、設計段階で疲労強度を考慮する必要があります。

適切に設計・施工され、使用環境が適切であれば、アルミ角パイプは長期間にわたりその強度を維持することができます。

まとめ

アルミ角パイプの強度は、材質・サイズ・形状、そしてどのように使用されるかによって大きく左右されます。この記事では、その基本的な特性から、他素材との比較、強度計算の考え方、適切な選び方、そして具体的な活用事例に至るまでを解説しました。

この記事のおさらい
  • 強度は「引張強さ」「耐力」「ヤング率」で考える。A6063-T5なら引張強さ185N/mm²以上が目安
  • 鉄・ステンレスより剛性は低いが、軽さ・耐食性・加工性に優れる
  • 人の安全に関わる構造物や大きな荷重がかかるものは、必ず専門家に強度計算を依頼
  • 材質・肉厚・断面形状を用途に合わせてバランスよく選ぶ
  • 筋交い・ガセットプレート・適切な接合方法で、構造物全体の強度を高められる

強度に関する正しい知識を持つことで、アルミ角パイプをより安全かつ効果的に活用することが可能になります。DIYから専門的な設計まで、この記事が皆さんのプロジェクト成功のお役に立てば幸いです。
