3次元測定とは？基礎知識や種類、導入メリットと選び方を詳しく解説

製造現場での品質管理において、複雑な形状を正確に測れず悩んでいる方に向けた記事です。この記事では、3次元測定の基本的な仕組みから種類、選び方までを解説します。最後までお読みいただくと、自社に最適な測定機を選べるようになります。結論として、3次元測定機は、自社の測定課題に合った機種を選ぶことで、測定精度の向上や業務効率化に大きく貢献します。

3次元測定とは？基礎知識と仕組みを解説

3次元測定は、製造業の高度な品質管理において重要な技術です。本章では、対象物を立体として捉え、寸法や形状を把握するための大枠を解説します。平面の測定では対応できない課題をいかに解決するのか、前提となる知識や全体像について理解を深めましょう。

3次元測定機の定義と役割

3次元測定機とは、対象物の縦と横に加えて高さの座標を取得し、立体的な寸法や形状を高精度に測るための装置です。複雑な部品に対しても、正確なデータを取得できる特徴を持っています。製品の品質を保証するためには、設計図面通りに部品が作られているかを確認する工程が欠かせません。
3次元測定機を活用することで、設計データとのズレを立体的に可視化し、不良品の流出を防ぐ役割を果たします。とくに自動車や航空機などの精密部品を扱う現場では、品質管理の中核を担う重要な設備となっています。

従来の測定との違い

従来の測定と3次元測定の大きな違いは、高さを考慮した立体的なデータを扱えるかどうかにあります。ノギスやマイクロメーターなどの1次元測定器[愛小1.1]は、平面上の直線距離や直径を測るのには適していますが、立体的な曲面を正確に評価することはできません。 一方で3次元測定機は、X軸とY軸に加えてZ軸のデータも同時に取得できるため、対象物の複雑な形状をそのままデータとして取り込むことができます。これにより、複数の部品を組み合わせた際の位置関係や、穴の傾きといった空間的な評価が可能になります。平面的な測定だけでは見落としてしまう微細な歪みも、立体的に捉えることで見つけ出しやすくなります。

3次元測定機の主な種類と測定方式

3次元測定機には、対象物の特性や検査目的に合わせて様々なアプローチが存在します。機器によって取得できるデータの性質が異なるため、用途に適した方式の見極めが重要です。ここでは主流となる2つのカテゴリを取り上げ、構造的な違いや特徴の全体像を紹介します。

高精度な測定が可能な接触式

接触式の3次元測定機は、プローブと呼ばれるセンサーの先端を対象物に直接触れさせて座標データを取得する仕組みです。物理的に対象物へアプローチするため、非常に高い精度で寸法や位置関係を測れるという強みを持っています。金属の機械加工部品など、ミクロン単位の精度が求められる検査において大きな力を発揮します。代表的なものとして、定盤の上に門型の構造を備え、自動でプローブが動く据え置きタイプの装置が挙げられます。
ただし、測定に時間がかかりやすいことや、力を加えると変形してしまうゴムなどの柔らかい素材には向かないという側面もあります。

複雑な形状に強い非接触式

非接触式の3次元測定機は、対象物にレーザーや光を当て、その反射をカメラで捉えることで形状を読み取る方式です。物理的な接触がないため、対象物を傷つける心配がなく、シリコンなどの柔らかい部品もそのままの状態で測ることができます。
また、一度に広い範囲の点群データを取得できるため、複雑な自由曲面を持つ部品でも短時間で全体の形状を把握できるでしょう。製品をリバースエンジニアリングしてCADデータを作成するような用途でも、この非接触式がよく選ばれています。手で持って操作できるハンディタイプの3Dスキャナーも普及しており、現場に持ち込んで手軽に使える点も魅力といえます。

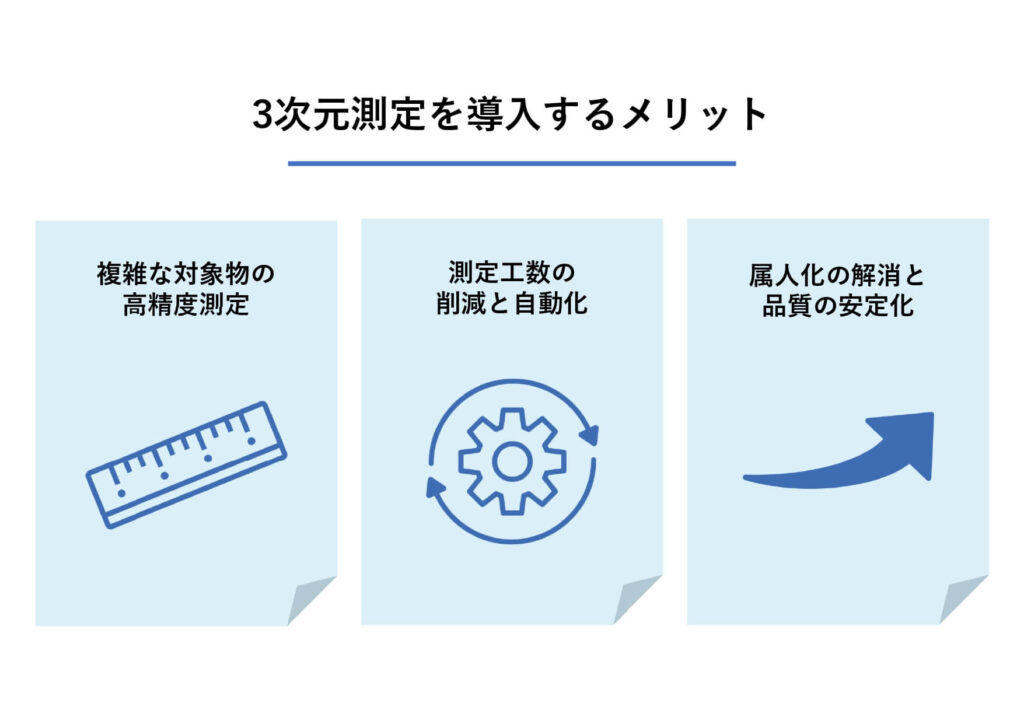

3次元測定を導入するメリット

従来の測定手法から3次元測定へ移行すれば、現場の検査体制は大きく進化します。単に立体データを取得できるだけでなく、生産現場の課題を解決し、競争力を底上げする多様な効果が期待できます。ここでは、設備投資によってもたらされる総合的な恩恵について解説します。

複雑な対象物の高精度測定

3次元測定機を導入する大きな利点は、ハンドツールでは測れない複雑な形状を高精度に評価できることです。従来の測定器具を組み合わせて無理に測ろうとすると、どうしても誤差が大きくなり、正しい判定が難しくなります。
その点、3次元測定機であれば、空間上の座標として正確な位置情報を取得できるため、歪みや傾きなどの幾何公差も正確に判定できます。人の手が入りにくい奥まった部分や、複雑に交差する穴の位置関係なども、適切なプローブやスキャナーを用いることで難なく測ることが可能です。これにより、製品全体の品質保証レベルを一段階引き上げることができるでしょう。

測定工数の削減と自動化

測定にかかる手間と時間を大幅に減らせることも、3次元測定機を導入する重要な理由です。これまでは寸法ごとに異なる測定器具を用意し、何度も対象物の向きを変えながら測る必要がありました。しかし3次元測定機を活用すれば、対象物を一度セットするだけで、必要な検査項目を一気にまとめて測定できます。
とくにCNC（コンピュータ数値制御）に対応した自動測定機であれば、あらかじめプログラムを作成しておくことで、ボタン一つで検査が完了します。大量の部品を継続的に検査する現場では、作業時間を短縮し、検査待ちによる生産ラインの停滞を防ぐ効果が期待できます。

属人化の解消と品質の安定化

手作業による測定では、測る人の経験や力加減によって数値が変わってしまうという課題がつきものです。3次元測定機を導入することで、このような人によるばらつきをなくし、安定した品質管理体制を構築できます。自動で計測を行うプログラムを活用すれば、新入社員であっても熟練の検査員に近い精度で結果を出しやすくなります。
測定結果はデジタルデータとして自動的に保存されるため、数値を手書きで帳票に書き写す際の人為的なミスも防げます。結果として、品質データに対する信頼性が高まり、取引先への品質証明をより確実に行えるようになります。

3次元測定機の選び方・比較のポイント

多様な機器が展開されるなか、自社に最適な一台を見つけるのは容易ではありません。カタログスペックだけで判断すると、実際の業務で活用しきれないことがあります。検討段階で押さえておくべき評価基準を紹介します。

測定対象物の素材と形状による選定

自社に合った3次元測定機を選ぶためには、まず何を測りたいのかを明確にすることが大切です。硬い金属でできた機械部品を高い精度で測りたい場合は、プローブを用いる接触式が適しています。一方で、力を加えると形が変わってしまう樹脂部品や、全体が複雑な曲面で構成されているデザイン部品の場合は、非接触式が力を発揮します。
また、対象物の表面状態も重要な判断材料となります。鏡のように光を反射する部品や、光を吸収してしまう黒色の部品は、非接触式のレーザーではうまく形を読み取れないケースがあるからです。
このように、測定したい対象の特性に合わせて方式を見極めることが、失敗しない機種選びの第一歩といえます。

設置環境と測定範囲の確認

機器をどこに設置して、どのくらいの大きさのものを測るのかという点も、選定において忘れてはならない要素です。高い精度を誇る門型の3次元測定機は、温度や湿度が管理された専用の測定室に設置することが前提となります。そのため、製造現場のすぐ隣で手軽に測りたい場合には、環境変化に強いアーム型やハンディタイプの測定機を選ぶほうが実用的です。
また、測定できる最大のサイズ（ストローク）が、自社の扱う部品の大きさをカバーしているかどうかも必ず確認してください。将来的に今より大きな製品を扱う可能性がある場合は、少し余裕を持ったサイズの機種を選んでおくことをおすすめします。

3次元測定機の運用における注意点

優れた測定機であっても、導入するだけで全課題が解決するわけではありません。運用上のリスクを事前に把握し、トラブルを防ぐための注意点を解説します。

導入コストと費用対効果のバランス

3次元測定機は非常に便利な設備ですが、高精度な機種になるほど導入にかかる費用も高額になります。数千万円を超えるようなハイエンド機を導入しても、自社の製品にそこまでの精度が求められていなければ、投資に見合った効果は得られません。本当に必要な測定項目と許容できる精度のレベルを社内でしっかりとすり合わせ、適切なスペックの機器を選ぶことが重要です。
また、本体の価格だけでなく、定期的な校正費用や保守メンテナンスの費用といったランニングコストも考慮しておく必要があります。検査工数の削減や不良品流出の防止によって、どれだけの利益を維持できるかを計算し、長期的な視点で費用対効果を見極めましょう。

非接触式における測定不可な条件

非接触式の3次元測定機を導入する際は、測定できない条件が存在することをあらかじめ理解しておく必要があります。レーザーや光を用いて形状を読み取るという性質上、光を通してしまう透明なガラスやプラスチックの測定は、一般的なレーザー方式では非常に困難です。
また前述のように、光を強く反射するメッキ部品や、光を吸収する黒色のゴム部品なども、そのままでは正しいデータが得られない傾向にあります。このような対象物を測る場合は、表面に反射を抑えるための白い粉末スプレーを塗布するといった前処理の手間が発生します。 自社の製品ラインナップにこれらの素材が多く含まれている場合は、接触式の測定機もあわせて検討するとよいでしょう。

まとめ

この記事の要点をまとめます。
•3次元測定機は高さを含めた立体的な座標を取得し、従来の2次元測定では難しい複雑な形状を正確に測れる
•接触式はミクロン単位の高精度な測定に優れ、非接触式は柔らかい素材や自由曲面の全体スキャンに適している
•導入することで手作業による誤差や属人化を解消し、自動化によって大幅な検査工数の削減が期待できる
•測定対象物の素材や表面状態によっては適さない測定方式があるため、事前の入念な確認が必要である
•機器の選定では求める精度と設置環境を明確にし、予算に合った適切なスペックの機種を選ぶことが重要である
自社の課題と測定対象の特性をしっかり整理し、最適な3次元測定機の導入によって品質管理のレベルを向上させていきましょう。
